طرح بندی رابط کاربری در برنامه نویسی اندروید

4 سال پیش

طرح بندی رابط کاربری در برنامه نویسی اندروید

در این درس از مجموعه آموزش برنامه نویسی سایت سورس باران، با طرح بندی رابط کاربری در برنامه نویسی اندروید (android ui layouts) آشنا خواهید شد.

بلوک اصلی ایجاد شده برای رابط کاربری یک شی View است که از کلاس View ایجاد می شود و یک منطقه مستطیل شکل روی صفحه را اشغال می کند و وظیفه طراحی و مدیریت رویداد را بر عهده دارد. View کلاس پایه برای ابزارک ها است، که برای ایجاد اجزای UI تعاملی مانند دکمه ها ، قسمت های متن و غیره استفاده می شود.

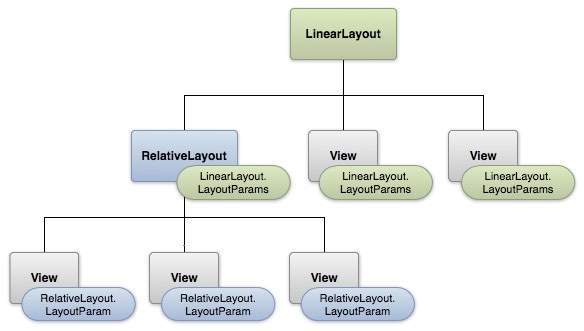

ViewGroup یک زیر کلاس از View است و ظرف مخفی فراهم می کند که سایر Views یا سایر ViewGroups را نگه می دارد و خصوصیات طرح بندی آنها را تعریف می کند.

در سطح سوم، طرح بندی های مختلفی داریم که زیر کلاس های، کلاس ViewGroup هستند و یک طرح معمولی ساختار بصری رابط کاربری اندروید را تعریف می کند و می تواند در زمان اجرا با استفاده از اشیا View View / ViewGroup ایجاد شود یا می توانید طرح خود را با استفاده از فایل XML ساده main_layout اعلام کنید .xml که در پوشه res / layout پروژه شما قرار دارد.

این آموزش بیشتر در مورد ایجاد GUI شما بر اساس چیدمان تعریف شده در فایل XML است. طرح ممکن است حاوی هر نوع ابزارک مانند دکمه ها، برچسب ها، تکست باکس و غیره باشد. در زیر یک مثال ساده از فایل XML با LinearLayout آورده شده است –

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
   android:layout_width="fill_parent"
   android:layout_height="fill_parent"
   android:orientation="vertical" >

   <TextView android:id="@+id/text"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:text="This is a TextView" />

   <Button android:id="@+id/button"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:text="This is a Button" />

   <!-- More GUI components go here  -->

</LinearLayout>

وقتی طرح شما ایجاد شد، می توانید منبع طرح را از کد برنامه خود، در ()Activity.onCreate پیاده سازی کنید –

public void onCreate(Bundle savedInstanceState) {
   super.onCreate(savedInstanceState);
   setContentView(R.layout.activity_main);
}

انواع طرح بندی رابط کاربری در اندروید

تعداد زیادی طرح بندی رابط کاربری در اندروید ارائه شده است که شما تقریباً در همه برنامه های اندروید برای ارائه ظاهر، شکل و احساس متفاوت استفاده خواهید کرد.

	طرح بندی ها
۱	طرح بندی خطی (Linear Layout)LinearLayout یک گروه نمایشی است که همه کودکان را در یک جهت واحد ، به صورت عمودی یا افقی تراز می کند.
۲	طرح بندی نسبی (Relative Layout) RelativeLayout یک گروه نمایشی است که نماهای کودک را در موقعیت های نسبی نمایش می دهد.
۳	طرح بندی جدول (Table Layout)TableLayout نمایی است که بازدیدها را به سطرها و ستونها گروه بندی می کند.
۴	طرح بندیمطلق (Absolute Layout)AbsoluteLayout به شما امکان می دهد مکان دقیق کودکان را مشخص کنید.
۵	طرح بندی قاب (Frame Layout)FrameLayout یک حافظه نگهدارنده روی صفحه است که می توانید برای نمایش یک نمای واحد استفاده کنید.
۶	نمای لیست (List View)ListView یک گروه نمایشی است که لیستی از موارد قابل پیمایش را نمایش می دهد.
۷	نمای شبکه ای (Grid View)GridView یک گروه نمایشی است که موارد را در یک شبکه دو بعدی قابل پیمایش نمایش می دهد

ویژگی های طرح بندی

هر طرح دارای یک سری ویژگی ها است که خصوصیات بصری آن طرح را تعریف می کند. در بین همه طرح ها صفات مشترک کمی وجود دارد و ویژگی های دیگری هستند که مخصوص آن طرح هستند. در زیر ویژگی های مشترک وجود دارد و برای همه طرح ها اعمال می شود:

۱-android:id

این شناسه ای است که به طور منحصر به فرد را شناسایی می کند.

۲-android: layout_width

این عرض طرح است.

۳-android: layout_height

این ارتفاع طرح است

۴-android: layout_marginTop

این فضای اضافی در قسمت بالای طرح است.

۵-android: layout_marginBottom

این فضای اضافی در قسمت پایین طرح است.

۶-android: layout_marginLeft

این فضای اضافی در سمت چپ طرح است.

۷-android: layout_marginRight

این فضای اضافی در سمت راست طرح است.

۸-android:layout_gravity

این نحوه قرارگیری Views کودک را مشخص می کند.

۹-android: layout_weight

این مشخص می کند که چه مقدار از فضای اضافی در طرح باید به View اختصاص یابد.

۱۰-android: layout_x

این مختصات x طرح را مشخص می کند.

۱۱-android: layout_y

این مختصات y طرح را مشخص می کند.

۱۲-android: layout_width

این عرض طرح است.

۱۳-android: paddingLeft

این حاشیه درونی سمت چپ است که برای طرح پر شده است.

۱۴-android: paddingRight

این حاشیه درونی سمت راست است که برای طرح پر شده است.

۱۵-android: paddingTop

این حاشیه درونی بالایی است که برای طرح پر شده است.

۱۶-android: paddingBottom

این حاشیه درونی پایین است که برای طرح پر شده است.

در اینجا عرض و ارتفاع ابعاد طرح / نمای است که می تواند از نظر dp (پیکسل های مستقل از تراکم)، sp (پیکسل های مستقل از مقیاس) pt (نقاطی که ۱/۷۲ اینچ است)، px ( پیکسل)، mm (میلی متر) و در آخر in (اینچ) باشد.

شما می توانید عرض و ارتفاع را با اندازه گیری دقیق مشخص کنید اما بیشتر اوقات، برای تنظیم عرض یا ارتفاع از یکی از این ثابت ها استفاده می کنید –

android: layout_width = wrap_content نمای شما را اندازه متناسب با محتوای قرار می دهد.
android: layout_width = fill_parent نمای شما به اندازه نمایشگر بزرگتر شود.

ثابت	مقدار	توضیحات
top	۰x30	شی را به بالا ظرف کشیده می شود و اندازه آن تغییر نکند.
bottom	۰x50	شی را به پایین ظرف کشیده می شود و اندازه آن تغییر نکند.
left	۰x03	شی را به چپ ظرف کشیده می شود و اندازه آن تغییر نکند.
right	۰x05	شی را به راست ظرف کشیده می شود و اندازه آن تغییر نکند.
center_vertical	۰x10	شی را به پایین ظرف کشیده می شود و اندازه آن تغییر نکند.
fill_vertical	۰x70	شی را به مرکز عمودی ظرف کشیده می شود و اندازه آن تغییر نکند.
center_horizontal	۰x01	شی را به مرکز افقی ظرف کشیده می شود و اندازه آن تغییر نکند.
fill_horizontal	۰x07	در صورت لزوم اندازه افقی شی را بزرگ کنید تا به اندازه ظرف تغییر کند.
center	۰x11	شی را در مرکز ظرف خود در دو محور عمودی و افقی قرار دهید، اندازه آن تغییر نکند.
fill	۰x77	در صورت لزوم اندازه افقی و عمودی آن را بزرگ کنید تا به اندازه ظرف تغییر کند
clip_vertical	۰x80	گزینه اضافی که می توان تنظیم کرد که لبه های بالا و / یا پایین کودک به مرزهای ظرفش متصل شود.
clip_horizontal	۰x08	گزینه اضافی که می توان تنظیم کرد که لبه های راست و / یا چپ کودک به مرزهای ظرفش متصل شود.
start	۰x00800003	شی را به ابتدای ظرف کشیده می شود و اندازه آن تغییر نکند.
end	۰x00800005	شی را به انتهای ظرف کشیده می شود و اندازه آن تغییر نکند.

مشخصات مشاهده

ممکن است یک شی نمایش دارای یک شناسه منحصر به فرد باشد که نمایش منحصر به فرد درون درخت را شناسایی کند. نحو شناسه، در داخل برچسب XML این است:

android:id="@+id/my_button"

شرح مختصری از علائم @ و +

علامت @ در ابتدای رشته نشان می دهد که تجزیه کننده XML باید بقیه رشته ID را تجزیه و گسترش دهد و آن را به عنوان یک منبع ID شناسایی کند.

علامت (+) به این معنی است که این نام منبع جدیدی است که باید ایجاد و به منابع ما اضافه شود. برای ایجاد نمونه ای از شی مشاهده و گرفتن آن از روی طرح، از موارد زیر استفاده کنید –

Button myButton = (Button) findViewById(R.id.my_button);

منبع.
